400X流量控制閥
400X流量控制閥
產品型號：400X
公稱通徑：DN20~450mm
公稱壓力：PN1.0~2.5MPa
適用介質：水
適用溫度：0~80℃
法蘭標準：GB/T 17241.6、GB/T 9113
試驗標準：GB/T 13927 API598
公稱通徑：DN20~450mm
公稱壓力：PN1.0~2.5MPa
適用介質：水
適用溫度：0~80℃
法蘭標準：GB/T 17241.6、GB/T 9113
試驗標準：GB/T 13927 API598
分享到：
400X流量控制閥是一種采用高精度先導式方式控制流量的多功能閥門。適用于配水管需控制流量和壓力的管路中，保持預定流量不變，將過大流量限制在一個預定值，并將上游高壓適當臧低，即使王閥上游的壓力發生變化，也不會影響主閥下游的流量。該閥一改常規節流閥使用孔板或純機械地臧小流域面積的原理，利用相關導閥，最大限度地減少能量在節流過程中的損失。如遇緊急情況400XA流量控制閥可以完全截止流量避免損失。控制靈敏度高，安全可靠，調試簡便，使用壽命長。
400X流量控制閥適用范圍：400X流量控制閥當前水力控制閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

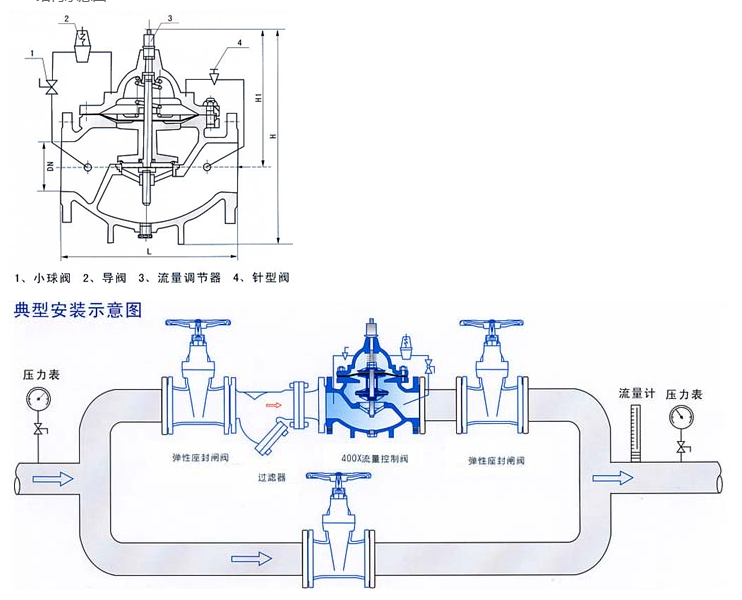

結構示意圖
400X流量控制閥主要外形連接尺寸
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
| H1 | 247 | 247 | 247 | 278 | 278 | 298 | 313 | 350 | 365 | 420 | 450 | 470 | 490 | 526 | 570 | 570 |
| H | 342 | 342 | 342 | 395 | 395 | 405 | 430 | 510 | 560 | 585 | 675 | 730 | 760 | 840 | 910 | 910 |
