電動軟密封蝶閥

產品型號：D971X
公稱通徑：DN50～1000mm
公稱壓力：PN0.6~1.6MPa
適用溫度：橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質：水、空氣、天然氣、油品及弱腐蝕性流體
閥體材料：WCB、QT450-10、HT200、HT250
制造標準：GB/T 122387-89

聯系購買

分享到：

產品詳細

電動防爆蝶閥產品特點：

1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、電動防爆蝶閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、電動防爆蝶閥結構獨特，操作靈活，省力，方便。

防爆電動蝶閥主要技術參數：

公稱通徑DN(mm)	50～2000		50～1600
公稱壓力PN(MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

防爆電動蝶閥主要零部件材料：

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	耐油橡膠
填料	柔性石墨

防爆電動蝶閥執行標準：

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

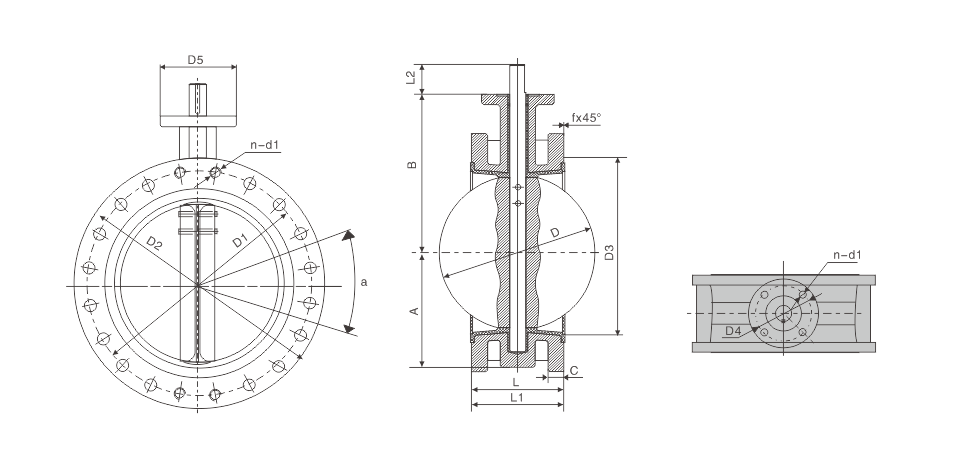

主要外形尺寸及重量（PN1.0/1.6MPa）

DN (mm)	A	B	C	D	D1	D2	D3	D4	D5	L	L1	L2	n-d	a	f	n-d1	重量 WT（kg）
50	83	130	20	52.9	125	165	99	57.15	65	108	111	32	4-19	90°	3	4-7	7.6
65	93	145	20	64.5	145	185	118	57.15	65	112	115	32	4-19	90°	3	4-7	9.7
80	100	155	22	78.8	160	20	132	69.85	65	114	117	32	8-19	45°	3	4-7	10.6
100	114	170	24	104	180	220	156	69.85	90	127	130	32	8-19	45°	3	4-10	13.8
125	125	190	26	123.3	210	250	184	69.85	90	140	143	32	8-19	45°	3	4-10	18.2
150	143	205	26	155.6	240	285	211	88.9	90	140	143	32	8-23	45°	3	4-10	21.7
200	170	235	26	202.5	295	340	266	88.9	125	152	155	45	8-23 12-23	45°/30°	3	4-14	31.8
250	198	280	28	250.5	350/355	395/405	319	107.95	125	165	168	45	12-23 12-28	30°	3	4-14	44.7
300	223	310	28	301.5	400/410	445/460	370	107.95	150	178	182	45	12-23 12-28	30°	4	4-14	57.9
350	279	340	30	333.3	460/470	505/520	429	158.75	150	190	194	45	16-23 16-28	22.5°	4	4-14	81.6
400	300	375	32	389.6	515/525	565/580	480	158.75	175	216	221	51.2/72	16-28 16-31	22.5°	4	4-20.6	106
450	345	430	32	440.5	565/585	615/640	530	158.75	175	222	227	51.2/72	20-28 20-31	18°	4	4-20.6	147
500	355	500	34	491.6	620/650	670/715	582	215.9	210	229	234	52.75/77.5	20-26 20-34	18°	4	4-20.6	165
600	410	560	36	592.5	725/770	780/840	682	254	210	267	272	70.2/82	20-31 20-37	18°	5	4-22	235
700	478	620	40	695	840	895/910	794	254	300	292	299	66/82	24-31 24-37	15°	5	8-18	338
800	529	620	44	794.7	950	1015/1025	901	254	300	318	325	66/82	24-34 24-40	15°	5	8-18	475
900	584	665	46	864.7	1050	1115/1125	1001	254	350	330	338	118	28-34 28-40	12.9°	5	8-22	595
1000	657	735	50	965	1160/1170	1230/1255	1112	254	350	410	417	141	28-37 28-43	12.9°	5	8-22	794
